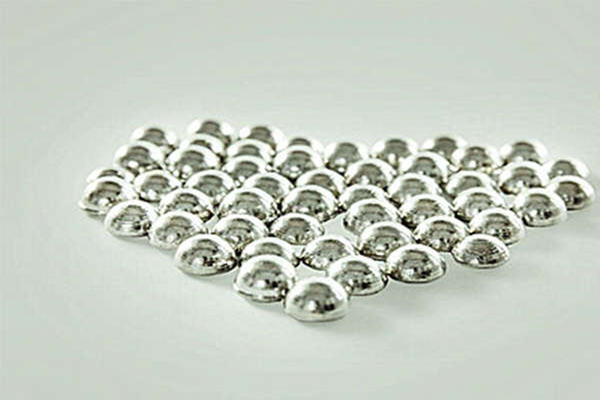

在電子制造的微觀世界里，焊錫材料如同精密電路的“紅娘”，默默牽起元器件與基板的“姻緣”。而在這片材料江湖中，無鉛焊錫球與電鍍錫球常被誤認為是“雙胞胎”——外觀相似、用途相近，實則從成分到工藝、從性能到應用場景，都藏著天差地別的秘密。今天，我們就從技術原理、行業痛點與未來趨勢三個維度，扒一扒這對“假雙胞胎”的真實面目。
無論是手機芯片的BGA封裝，還是汽車電子的可靠性焊接，焊錫球的品質直接影響著電子產品的“命脈”。而當環保法規日益收緊、高端制造需求爆發，無鉛焊錫球與電鍍錫球的“暗戰”早已悄然升級。

成分與工藝：一個“純”字，道盡千差萬別

無鉛焊錫球的核心標簽是“環保”，其成分以錫（Sn）為主，輔以銀（Ag）、銅（Cu）等金屬形成合金體系（如SAC305），徹底摒棄了傳統含鉛焊料中的鉛（Pb）元素。這一改變并非簡單替換，而是需要精密調控合金比例——銀含量過高易導致焊點脆化，銅過多則可能降低潤濕性。2025年，隨著歐盟《報廢電子電氣設備指令》（WEEE）的持續加碼，全球頭部電子廠商已將無鉛化作為“準入門檻”，甚至部分醫療、航空航天領域對鉛含量的限制已到ppm級。
相比之下，電鍍錫球的本質是“表面處理工藝的產物”。它以銅或合金為基材，通過電化學沉積在表面覆蓋一層純錫或錫合金鍍層。這里的錫層厚度、均勻性、結晶結構全由電鍍參數（如電流密度、溶液溫度）控制。，高速電鍍追求效率但易產生“結節”缺陷，而脈沖電鍍能細化晶粒提升耐蝕性，卻成本高昂。2025年，某國產半導體廠商因電鍍錫球鍍層厚度波動超標，導致一批5G通信模塊在高溫環境下出現焊點虛焊，直接損失超千萬，足見工藝控制之關鍵。

性能與應用：一個“穩”字，劃出高端與通用的分水嶺

如果成分是“基因”，性能就是“性格”。無鉛焊錫球因合金化設計，在耐高溫、抗疲勞、導電性上表現“穩如老狗”——SAC305合金的熔點約217-220℃，比傳統含鉛焊料高出30℃以上，完美適配汽車電子、大功率LED等高溫場景；其焊點在熱循環測試中可承受上千次溫度沖擊而不失效，成為高可靠電子產品的“標配”。2025年，某新能源汽車品牌因采用無鉛焊錫球，其車載充電模塊在-40℃至125℃極端環境下仍保持零故障運行，直接拉動供應商訂單量激增30%。
電鍍錫球則走“性價比路線”：純錫鍍層導電性優異且成本低，常用于普通消費電子的通孔插裝（THT）或表面貼裝（SMT）中的“輔助焊點”；但純錫易與銅基材形成金屬間化合物（IMC），長期使用可能因IMC過度生長導致焊點脫落。更棘手的是，錫層在潮濕環境中易氧化變色，影響焊接質量——這也是為何高端電子產品逐漸淘汰純電鍍錫球，轉而采用化學鍍鎳浸金（ENIG）等工藝的原因。

行業趨勢：環保與成本的博弈，催生“跨界融合”新物種

2025年的電子制造江湖，正上演一場“環保法規倒逼技術升級”的大戲。歐盟《關于限制在電子電氣設備中使用某些有害物質的指令》（RoHS）將鉛含量限值從0.1%收緊至0.01%，直接推動無鉛焊錫球向“高銀低銅”方向迭代；而中國“雙碳”戰略下，頭部焊錫廠商如千住、阿爾法等，已開始研發“再生錫+無鉛合金”的閉環回收體系，力求在環保與成本間找到平衡點。
電鍍錫球則面臨“高端化轉型”的陣痛：一方面，5G、AI芯片對焊點可靠性的要求“水漲船高”，傳統電鍍工藝難以滿足；另一方面，化學鍍、選擇性電鍍等新技術的崛起，正在蠶食其市場份額。于是，市場上出現了“復合焊錫球”——以無鉛合金為內核，外覆一層電鍍錫層，既保留無鉛焊料的可靠性，又借助電鍍工藝實現低成本表面處理。這種“跨界融合”的嘗試，或許會成為未來3-5年的技術爆點。

問題1：無鉛焊錫球與電鍍錫球在成本上有多大差距？
答：無鉛焊錫球因需精密合金配比與凈化工藝，原材料成本比普通含鉛焊料高出20-30%；而電鍍錫球的核心成本在于電鍍設備與能耗，若采用高速電鍍線，單件成本可控制在0.01元以下，但需批量生產攤薄固定成本。總體來看，無鉛焊錫球單價約為電鍍錫球的1.5-2倍，但在高可靠場景中，其長期性價比優勢顯著。

問題2：哪些場景必須用無鉛焊錫球，哪些適合電鍍錫球？
答：必須用無鉛焊錫球的場景包括：出口歐盟/日本的電子產品、汽車電子、航空航天設備、醫療儀器等對環保與可靠性要求極高的領域；適合電鍍錫球的場景則為：國內普通消費電子、低附加值家電、對成本敏感的DIY電子產品等。但需注意，若電鍍錫球用于高溫環境，必須配合抗氧化添加劑或后處理工藝，否則易出現氧化失效。
